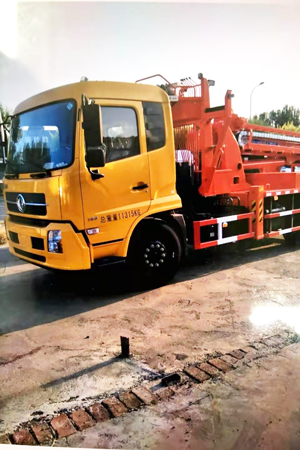

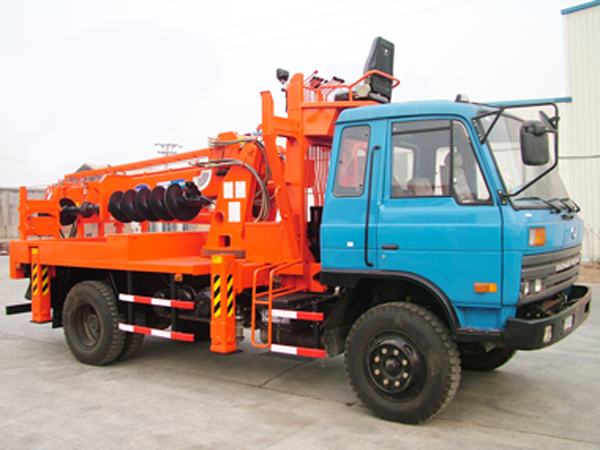

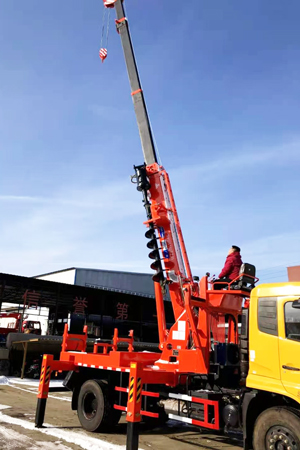

JZX5160TZJ4钻机车是引进韩国广林特装车株式会社技术生产的。整机分为起重,钻机两部分。整机前后支腿为H型,具有跨距大、稳定性好的特点,吊臂为六边形四节,三级液压缸序列伸缩,具有强度高、截面小、伸缩方便、作业高度大等特点。起升机构采用齿轮减速,具有传动平稳、噪音小等特点。回转机构采用蜗轮蜗杆形式,具有回转平稳、制动可靠等特点。整机采用液压传动,液压元件采用国际范围内的有名的制造商的产品,具有可靠性好、操作方便、平稳等特点。钻机部分由液压驱动,具有输出扭矩大,钻孔深度深,作业效率高等特点。
|
|
|
1 | 起升速度(m/min)起升/下降 | 空载 | 主钩a=4 | 18/17(起升/下降) |
副钩 | ---- | |||
满载 |
主钩a=4 |
14/17(起升/下降) | ||
副钩 |
---- | |||
2 |
空载变幅时间(s) |
全程起幅 |
30 | |
全程落幅 |
30 | |||
3 |
空载伸缩时间(s) |
全程伸臂 |
50 | |
全程缩臂 |
50 | |||
4 | 支腿收放时间(s) | 水平支腿 | 收 | 9 |
放 | 10 | |||
垂直支腿 | 收 | 8 | ||
放 | 8 | |||
5 | 回转速度 | r/min | 1.5 | |
6 | 最大额定起重量 |
kg |
4000 | |
7 | 最大额定起重力矩 |
KN.m |
117.6 | |
8 | 基本臂臂长 |
mm |
4496 | |
9 | 全伸臂臂长 |
mm |
13196 | |
10 | 主臂最大仰角 |
(°) |
80 | |
11 | 主臂最小仰角 |
(°) |
-5 | |
12 | 基本臂最大起升高度 | mm | 6300 | |
13 | 全伸臂最大起升高度 | mm | 14800 | |
14 | 支腿跨距(左/右)前 |
mm |
3685 | |
15 | 支腿跨距(左/右)后 |
mm |
3685 | |
16 | 支腿跨距(前/后) | mm | 3110 | |
38 |
档位数及转动比 |
Ⅰ |
5.606 | |
Ⅱ |
3.627 | |||
Ⅲ |
2.313 | |||
Ⅳ |
1.487 | |||
Ⅴ |
1.00 | |||
Ⅵ |
0.789 | |||
R | 5.045 | |||
39 | 钢丝绳参数 |
|
?10x78m |
|
40 | 钻头直径 |
mm |
500 | |
41 | 作业深度 | mm | 4500 | |
42 | 作业半径 | m | 3.7-9.6 | |
43 | 扭矩 | KG.m | 810 | |
44 | 转速 | R/min | 43 |
